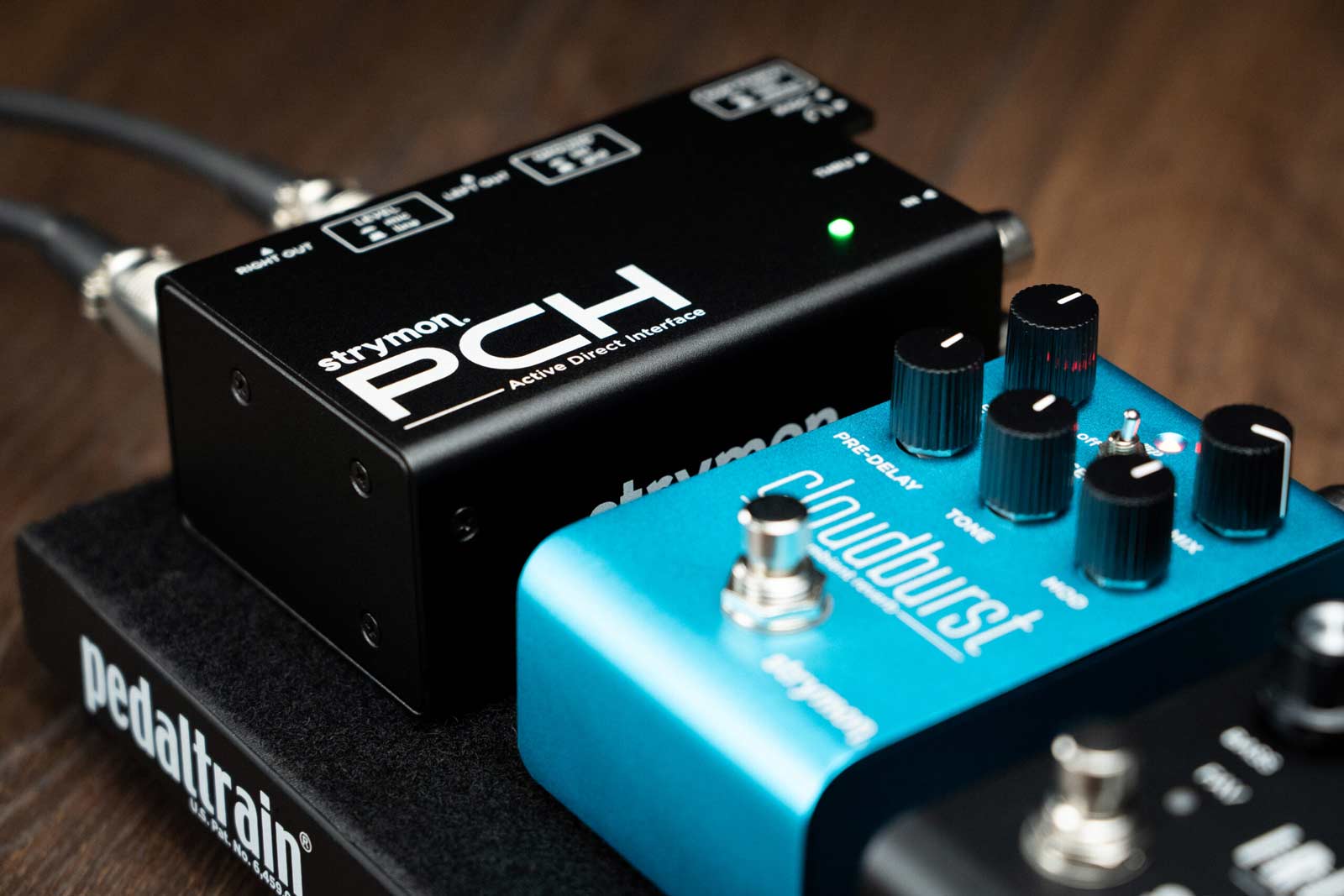

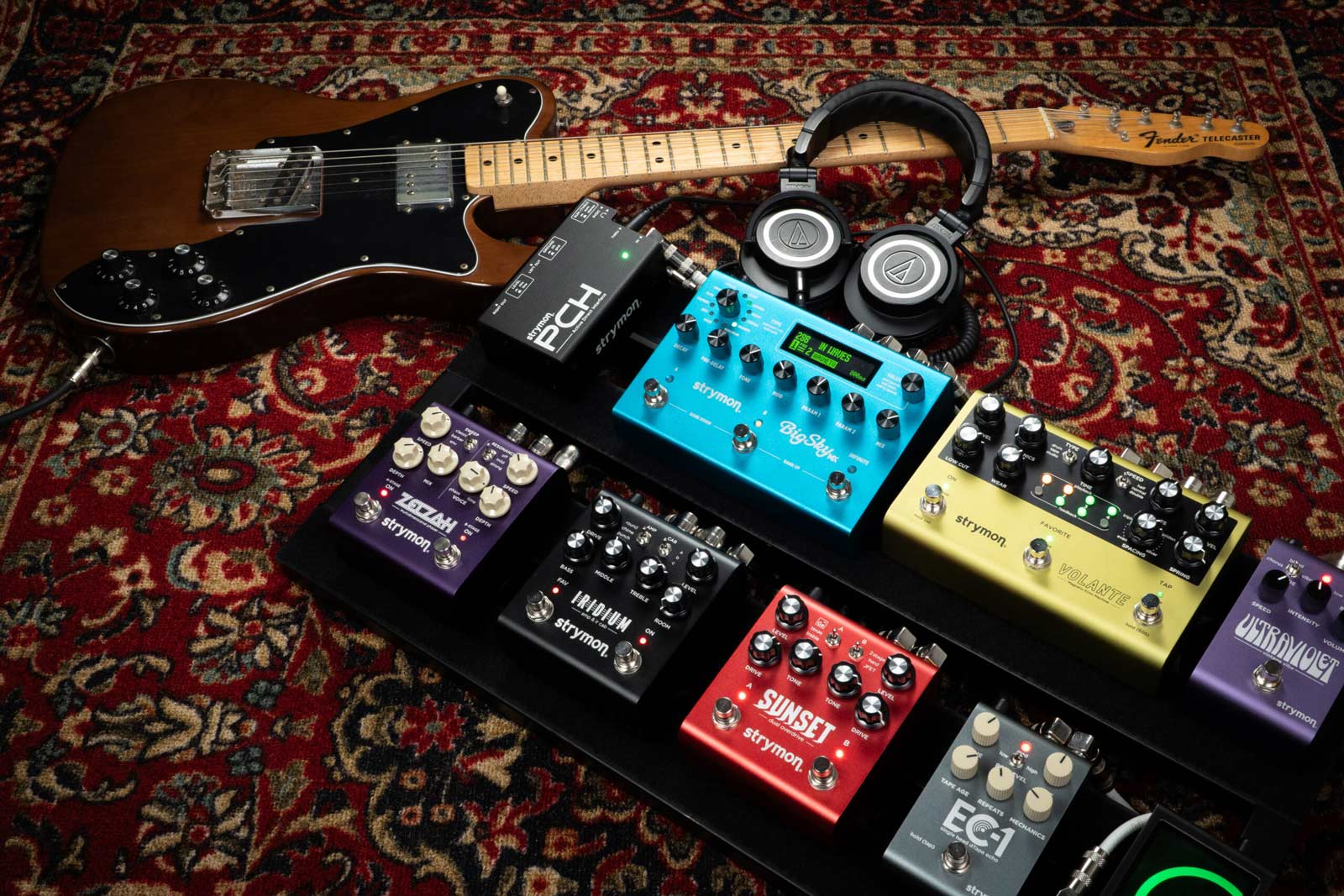

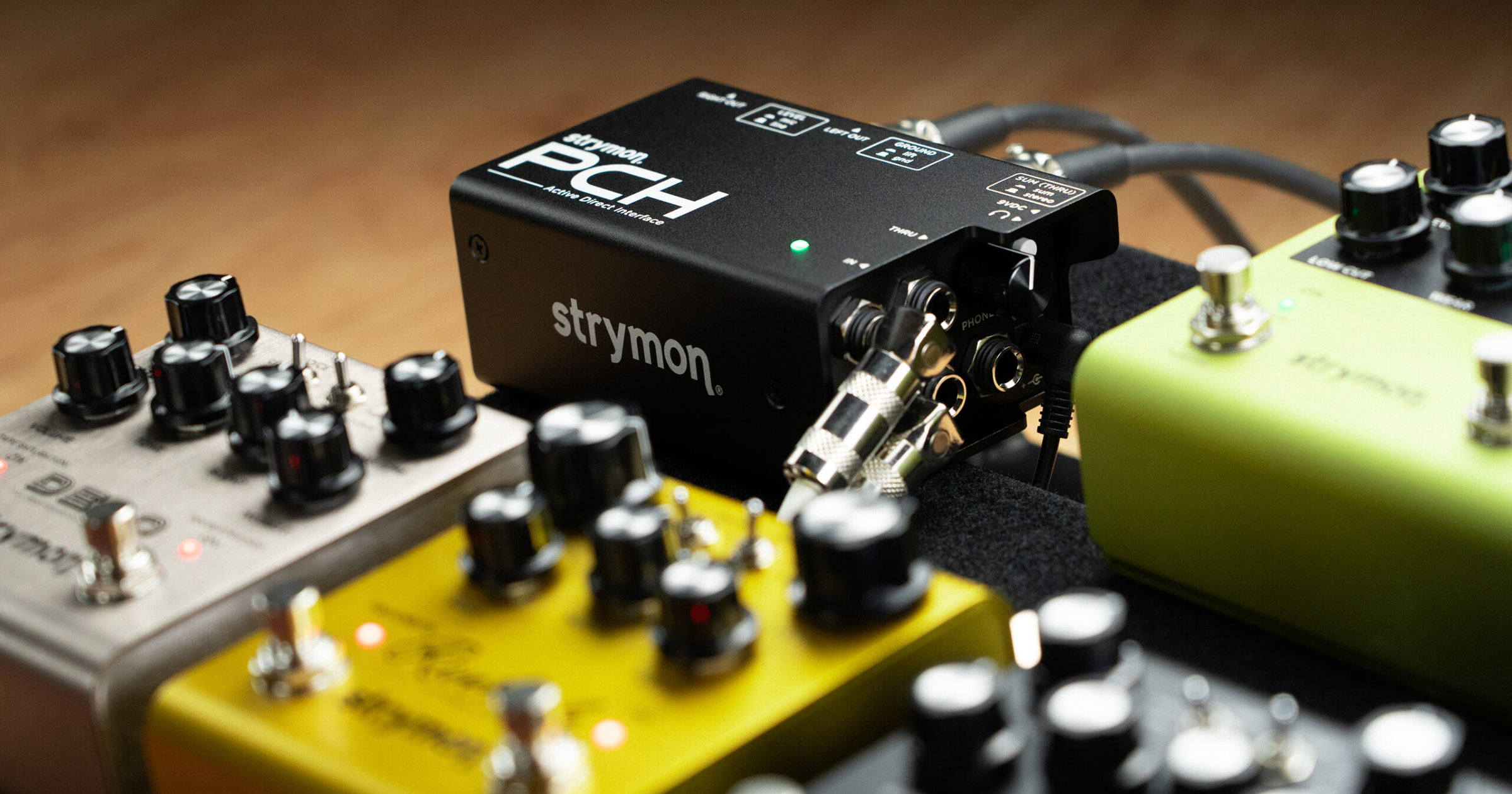

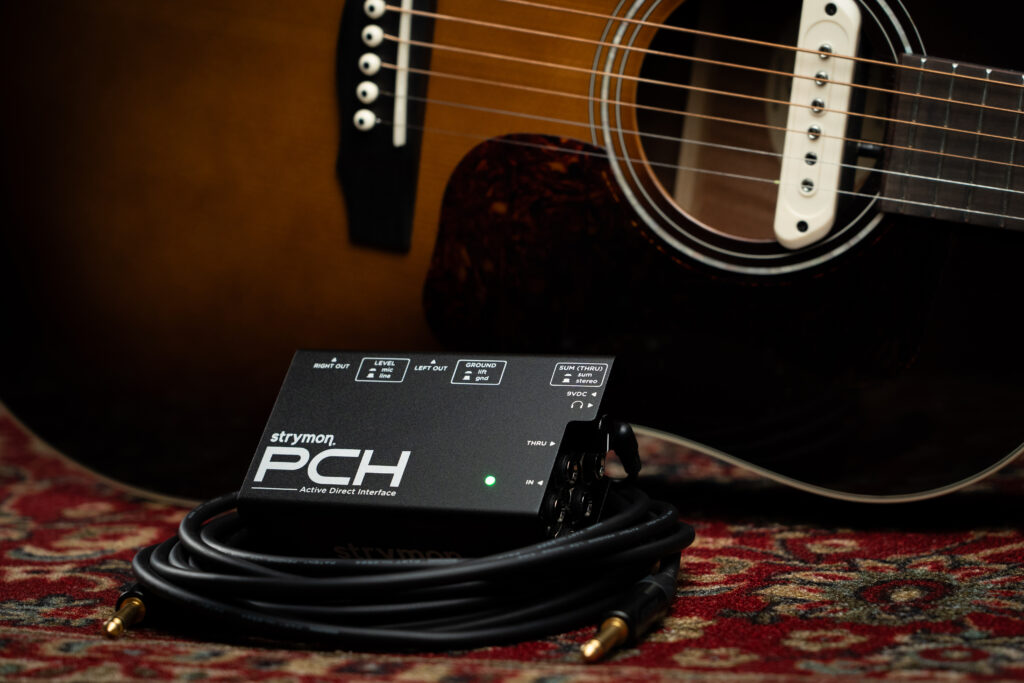

PCHは、コンソール級のヘッドフォンアンプを内蔵した、超プレミアムなステレオ・アクティブ・ダイレクト・インターフェースです。ペダルボードのサウンドはPCHを通った後も一切変化しません。ヘッドフォンアンプ搭載で、自分のサウンドを誰かに確かめる必要もありません。きっと、その違いが分かるはずです。

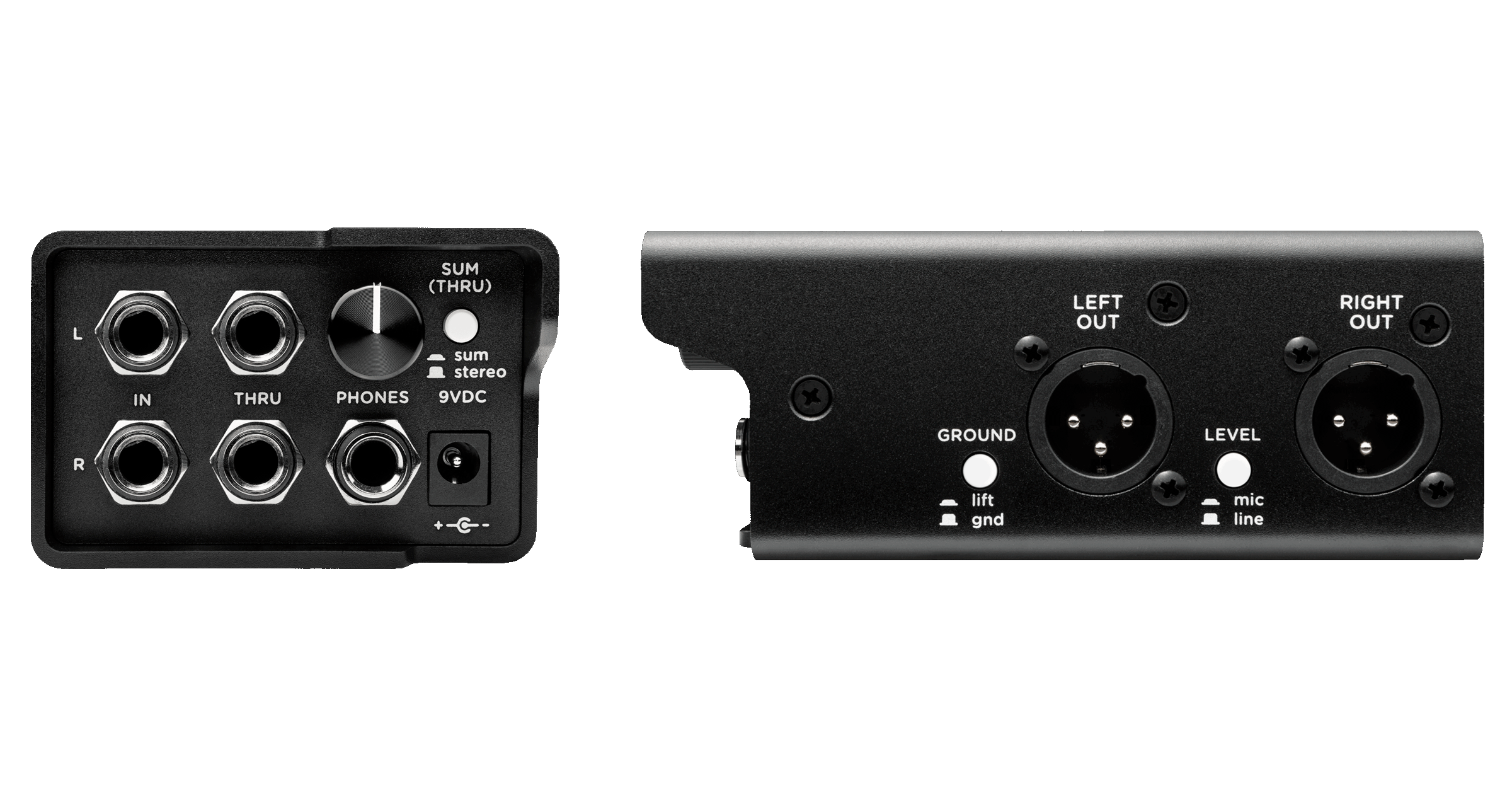

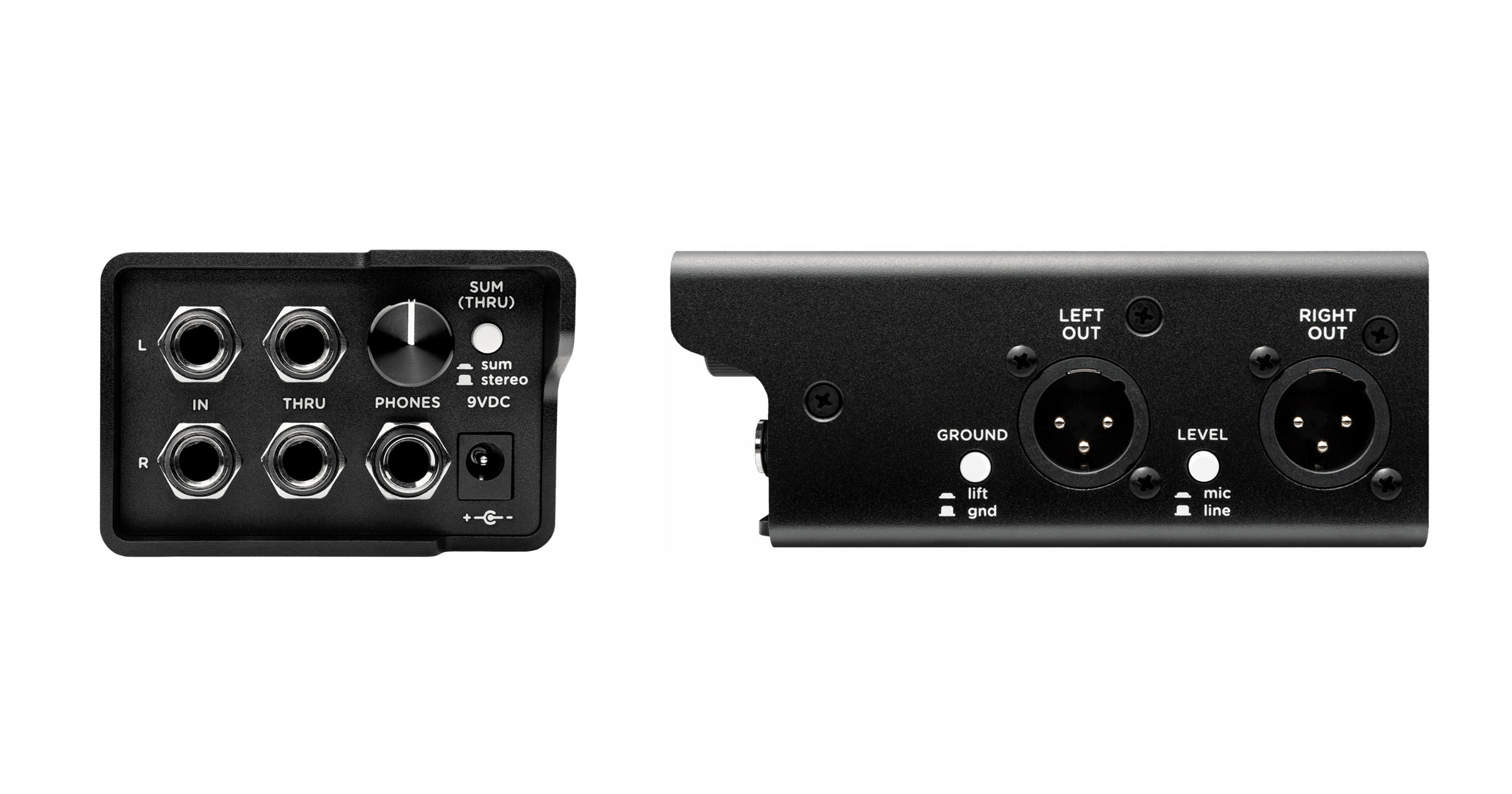

1/4インチ アンバランス、左右TS、ハイインピーダンス入力。ギター、ベース、キーボード、アンプ＆キャブ シミュレーションペダル、モデラーなど、モノラル2つまたはステレオ1つの音源を接続できます。

モノラル入力として使用する場合は左入力のみ、ステレオ入力として使用する場合は左入力と右入力の両方に接続してください。

1/4 インチ アンバランス、左右の TS 出力。バッファリングされた入力ソースをアンプ、エフェクト、その他のデバイスに渡します。モノラルまたはステレオの THRU 出力には、SUM (THRU) スイッチを使用します。

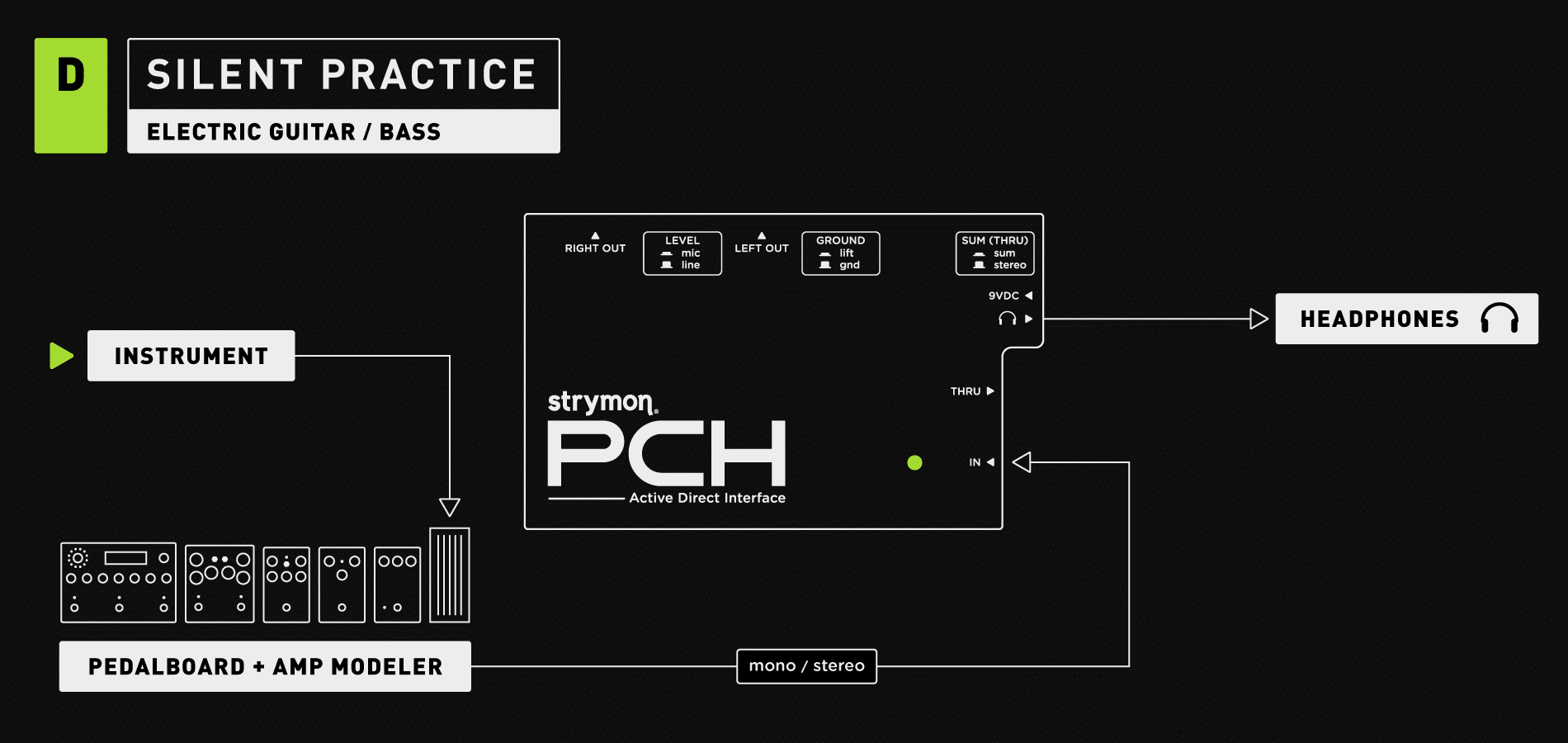

ヘッドフォンを接続すると、入力ソースを正確にステレオでモニタリングできます。

ノブはヘッドホンの音量を調整するために使用します。

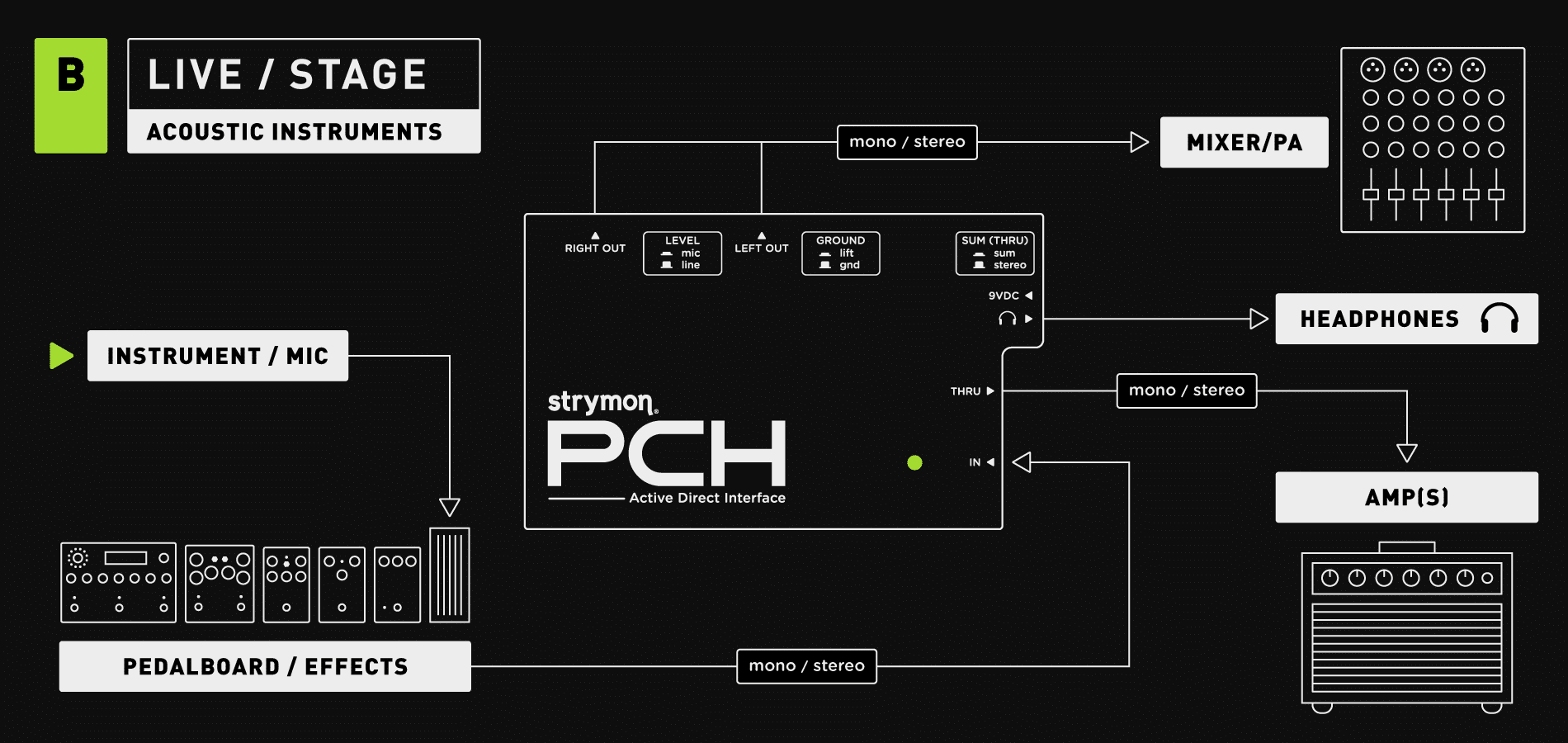

ステレオソースを左右両方の入力に接続する場合、SUMスイッチをオフにしてステレオTHRU出力にしてください。または、SUMスイッチをオンにしてステレオ入力をモノラル信号にマージし、両方のTHRU出力に送ります。

左入力のみに接続した場合、モノラル信号はSUMスイッチの影響を受けず、両方のTHRU出力にルーティングされます。

※ XLR出力はSUMスイッチの影響を受けません。

アダプターを接続します。PCHはアクティブデバイスであるため、電源接続が必要です。定格9VDC、センターマイナス、500mA以上の電源アダプター（別売）をご使用ください。

バランス型低インピーダンス出力。ミキシングコンソールなどの低インピーダンス機器に接続することで、ソース入力のノイズや歪みを最小限に抑えることができます。

左1/4インチ入力のみに接続した場合、モノラル入力は両方のXLR出力にルーティングされます。

ステレオソースを左と右の両方の1/4インチ入力に接続した場合、ステレオ信号は左と右のXLR出力にルーティングされます。

XLR 出力でハムノイズが発生する場合は、「lift」の位置に押してアースを解除します。

マイクレベルのXLR出力の場合は「mic」の位置に押します。ラインレベルのXLR出力の場合は「line」の位置に設定します。
