EFX LE

EFX MK-V譲りの高機能・高音質、コンパクトなプロ用オーディオ・コントローラー!

EFX LEは、EFX MK-Vのパワフルな機能をそのままに、コンパクトにまとめられたプロ用オーディオ・コントローラーです。

Windows、Mac両OS用のエディターソフトウェアが用意されており、プリセット毎のMIDI設定(CC、PC&エクスプレッション)、ループの入れ替え、ボリュームループ等、複雑なプログラミングもMIDIインターフェースからPCで簡単に行えます。さらに、保存したファイルはアップ&ダウンロードが可能です。

製品名 EFX LE
概要 ループ・スイッチャー
MIDIコントローラー
価格 オープンプライス
参考価格帯 ¥58,000 前後(税別)
JAN 8809425661986
ダウンロード 日本語マニュアル
関連製品 EFX MK-V

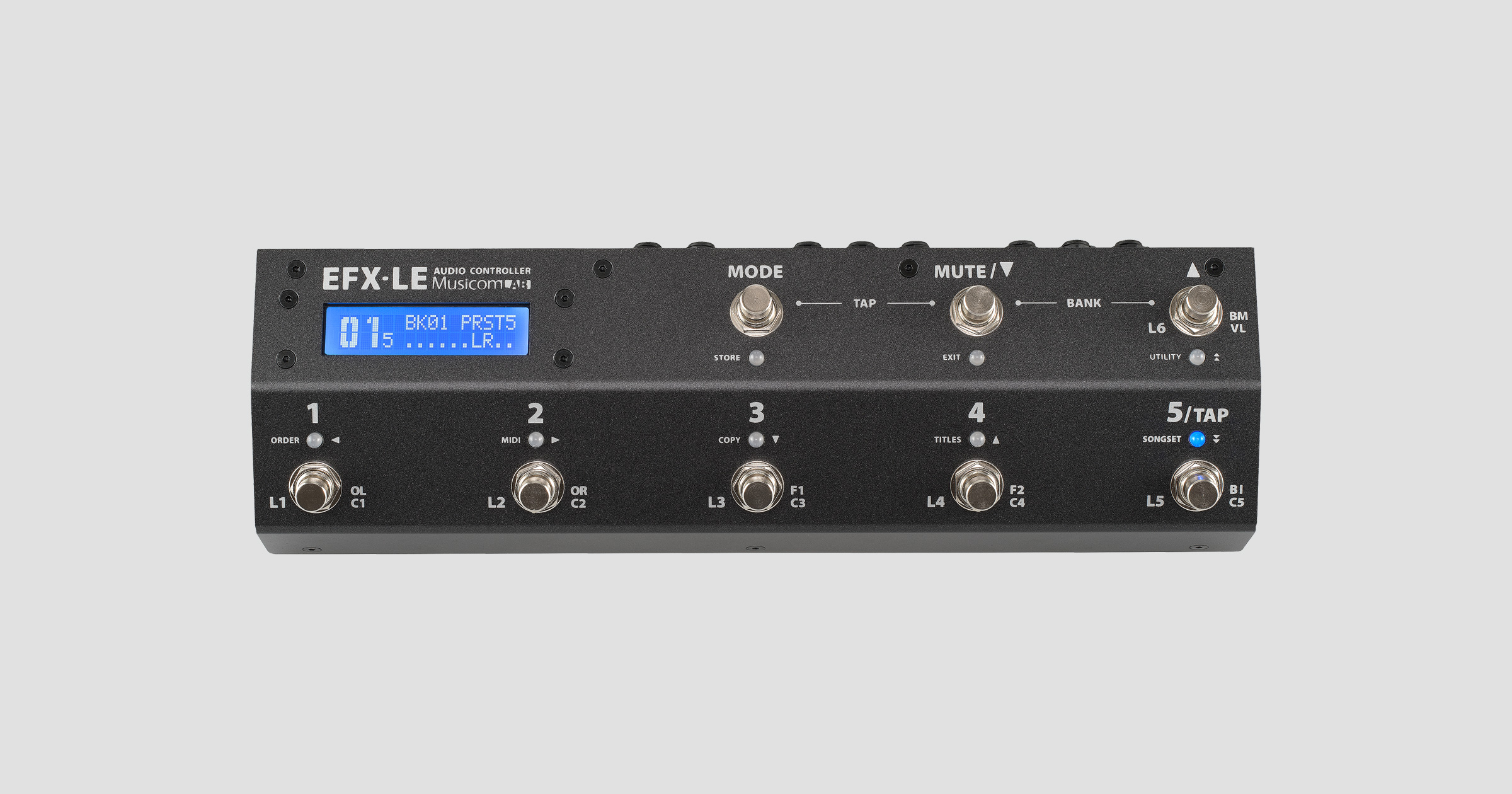

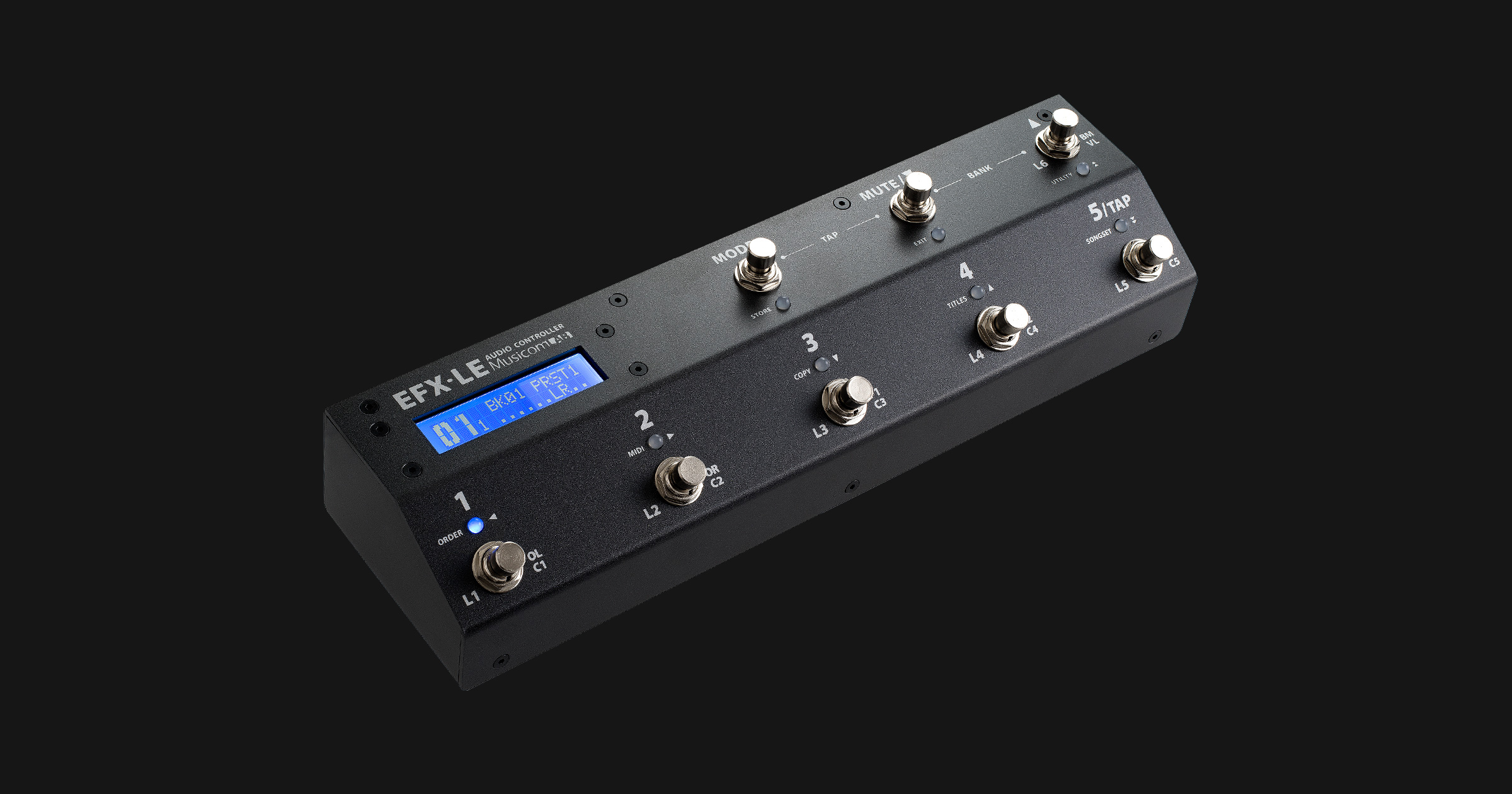

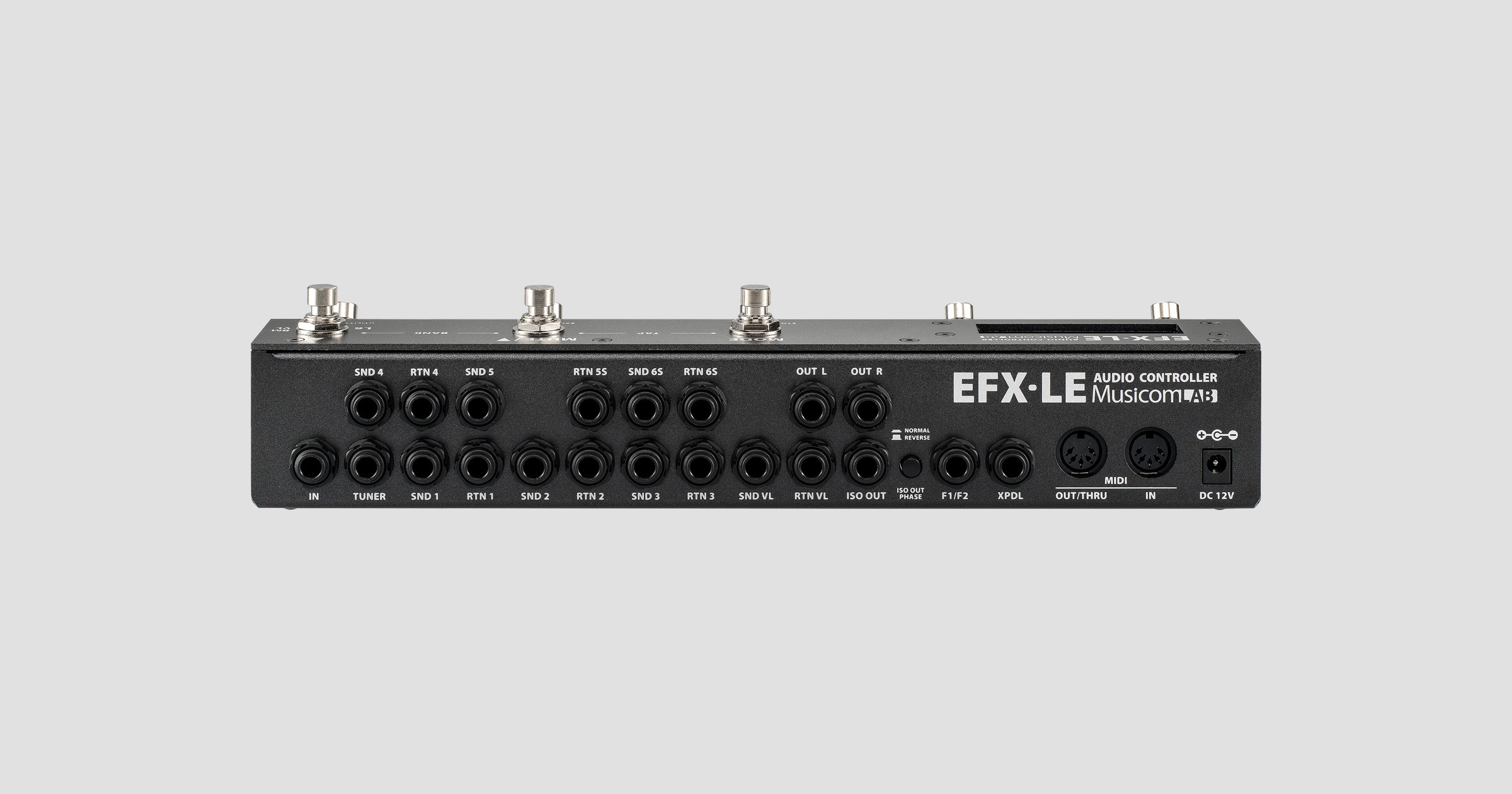

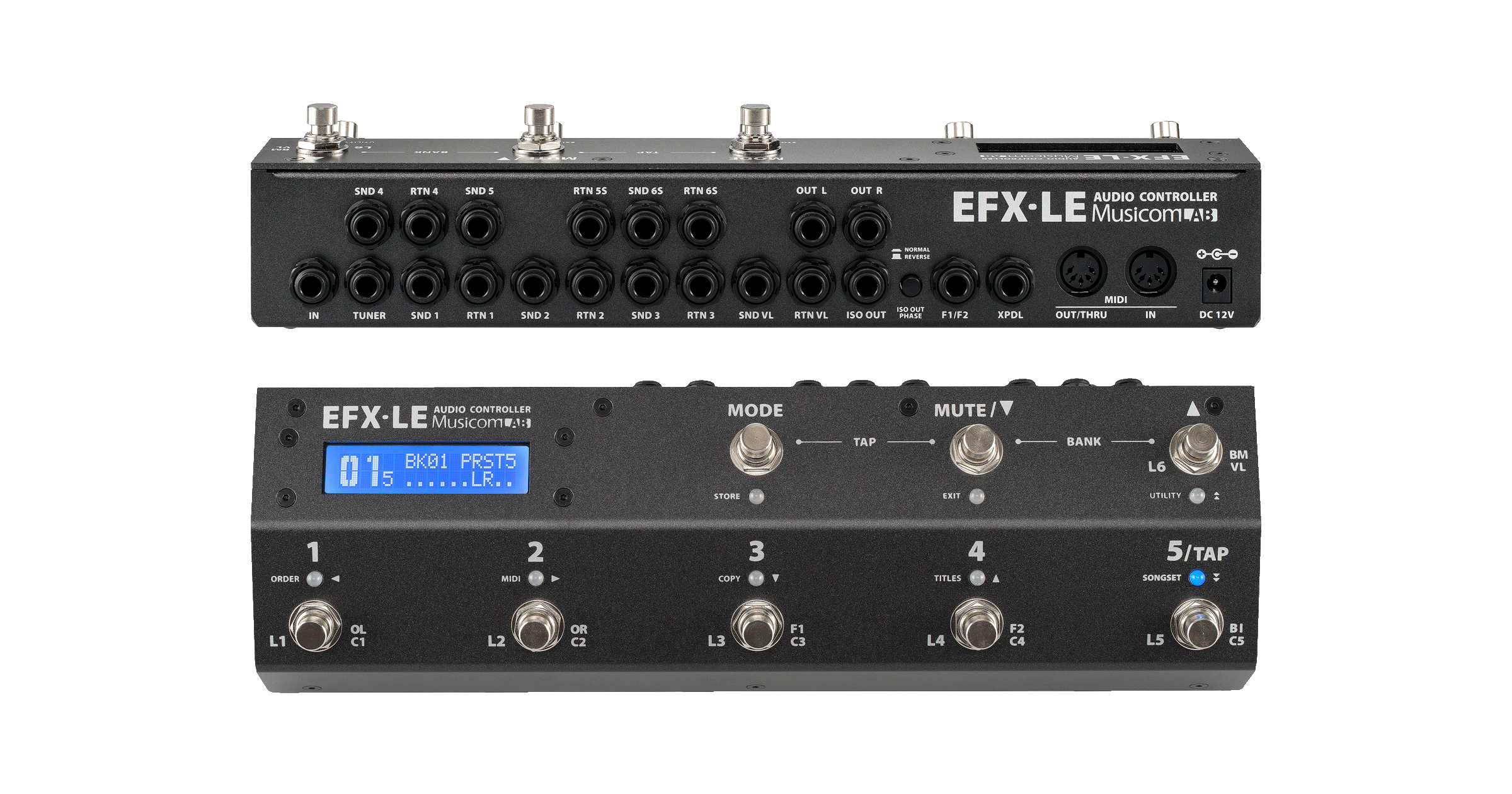

製品写真
主な特徴

各プリセットを楽曲単位で登録できる「ソングモード」

EFX-LEには、通常の360プリセット(6 x 60 BANK)を使用する楽曲単位で呼び出せる「ソングモード」が備わっています。例えば、図のように「ソングA」を作成して、6つのフットスイッチに任意のプリセットを割り当てることができます。同じように「ソングB」を作成して別のプリセットを割り当てます。こうして、楽曲ごとに使用するプリセットを6つのフットスイッチに次々と呼び出していくことが可能です。ソング名は任意の文字列で登録でき、最大99個まで作成することができます。

各ソングをセットリスト順に並び替える「セットモード(セットリスト)」

作成した「ソング」は、その日のセットリストに合わせて呼び出し順を変更することができます。「セットモード」を利用すれば、日々変わるセットリストによって、複雑にBANK間を行ったり来たりする面倒や誤操作の心配から解放されます。また、いくつものバンドやプロジェクトを掛け持ちしているミュージシャンにとっても心強い機能となるでしょう。セットリストは最大40個まで作成することができます。

エフェクターの接続順をプリセットごとに、入替え&並列が可能

EFX-LEは、単純なループスイッチャーではなく、内部に高音質ミキサーを搭載していますので、ループナンバーの順序に関係なく自在にプリセットを組むことができます。例えば、ループ「1」にワウペダルを接続しておいて、プリセットごとに歪み系エフェクターの前で使うか、後ろで使うかを入れ替えることが可能です。また、特定のループを「並列」させることもできますので、キャラクターの違う歪み系エフェクターを並列にしたり、「ドライ&ウェット」の設定が出来ないエフェクターでのミックス音を作ることが可能になります。

プリセットごとに変更できる、自在のバッファー位置

EFX-LEは、合計3基の高音質バッファーが備わっています。2つは、入力段に設けられた「入力用バッファー」と出力段に設けられた「出力バッファー」なのですが、自由にインサート場所を変えられるバッファーも1基搭載しています。このバッファーは、プリセットごとにインサート場所を変更して、プリセットに記憶させることができます。また、入出力段の2つのバッファーも、プリセットごとに「使用 / 非使用」を個別に設定することができます。

ディレイ音などを残す、スピルオーバー機能

「スピルオーバー機能」とは、ディレイやリバーブなどの残響音を含んだプリセットから次のプリセットに切り替えるとき、残響音が終わるまでの間、前プリセットの音を残す機能です。例えば、ヴィンテージ物のアナログ・ディレイなど、エフェクター側でスピルオーバーの設定ができない場合に重宝します。この「スピルオーバー機能」は、EFX-LEに内蔵された高音質ミキサーによって制御されますので、プリセットごとに「使用 / 非使用」を設定して記憶させることができます。

あらゆるMIDI信号を送信可能

MIDI PC#(プログラムチェンジ)やCC#(コントロール)の送信、接続したエクスプレッション・ペダルでのCC#のリアルタイム操作、そしてBPMの設定が行えます。MIDI端子もINとOUT / THRUを備えていますので、あらゆる接続に対応します。

機能詳細

  • 7 x オーディオループ(4 モノループ、2 ステレオループ&1 ボリュームループ)ボリュームループはIAスイッチとプリセットでスイッチングが可能です。
  • 2 x ステレオループはステレオ接続用にTRSジャックを採用しています。
  • プリセット毎にループの接続順序が設定できます。
  • 入力バッファー、出力バッファー、移動可能なモバイルバッファーの3 つのバッファーを備えています。各バッファーのオン/オフは、IAスイッチ又はプリセットの設定で可能です。
  • 2つのミキサー(機能)を内蔵しています。ミキサーはプリセット切り替え時のスピルオーバーの設置も可能です。
  • TRSジャック仕様の2 x スイッチング機能を備えています。 アンプ等の外部スイッチングが可能です。
  • 360プリセット (72バンク x 5プリセット) &1グローバルプリセット
  • 99のソング設定が可能です。
  • 99ソングは40セットx 40ソングにも設定可能です。
  • 切り替え時のポップノイズを低下するクリック-レス(ミュート)機能を備えています。
  • ハムノイズや位相の問題を回避するISOアウトを装備しています。(トランスによるアイソレーション機能です。)
  • プリセット毎に8 x MIDIプログラムチェンジと8 x MIDIコントロールチェンジの送信が設定できます。
  • IAスイッチ毎に18 MIDIコントロールチェンジの送信が可能です。
  • MIDIタイムクロックが送信でき、機能スイッチ3と同期できます。 MIDI機能を備えたエフェクターと同じように、外部TAPジャックを備えたエフェクターのタイム同期が可能です。BPMはバンクプリセットとソングプリセットに保存できます。
  • プリセット、バンク、ソング、セットのコピーが簡単にできます。
  • 2ライン x 24キャラクターのLCDディッスプレイでプリセットやソングタイトルが表示できます。

エディター・ソフトウェア

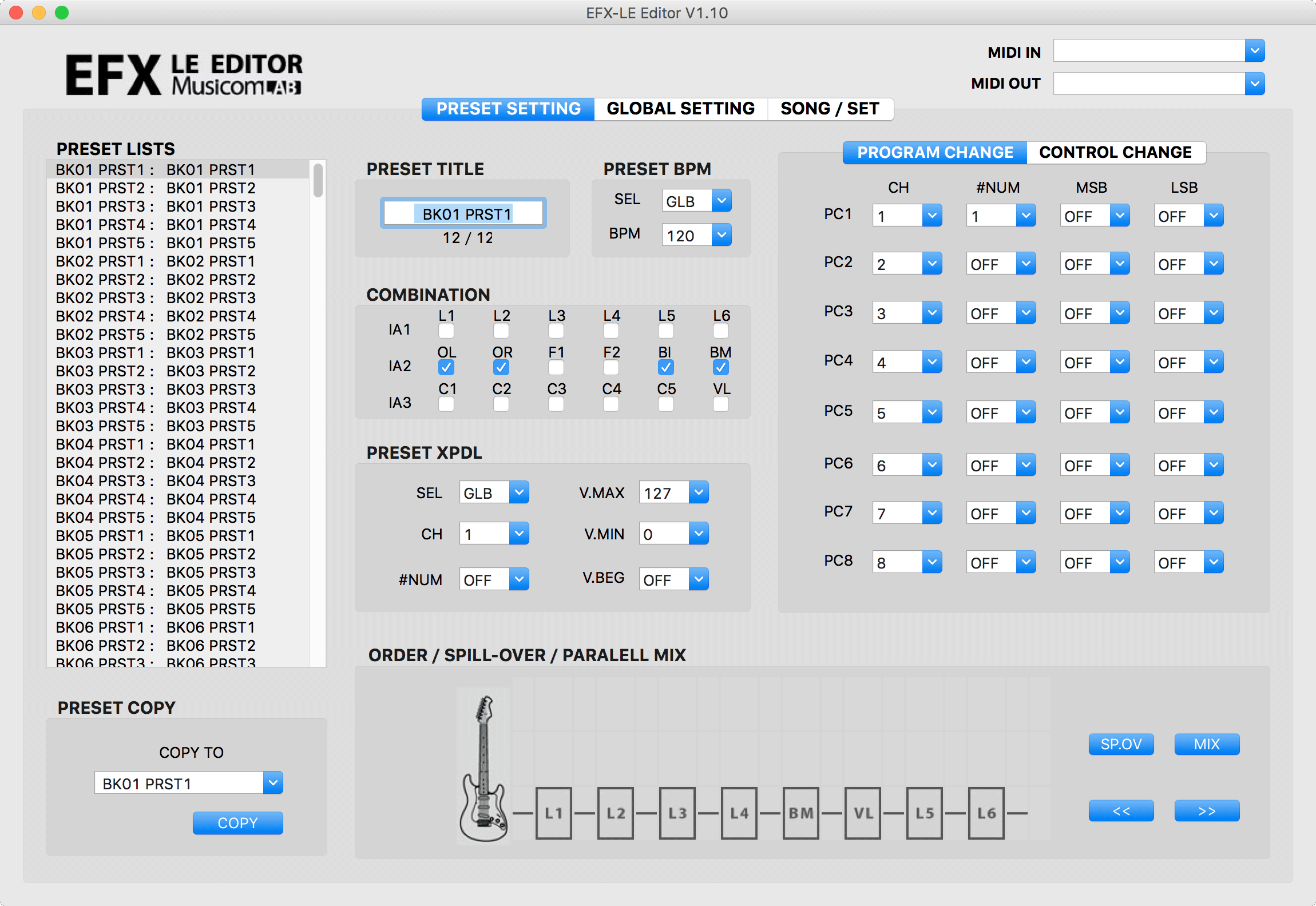

EFX-LE EDITOR

EFX-LE EDITORソフトウェアを使用すると、コンピューターの画面上からEFX-LEのセッティングを変更できます。送信するMIDI情報や、変更したいプリセット/ソングをリスト上で管理できるのが特徴です。ファームウェアのアップデートも、このソフトウェア上から行います。

ダウンロード

ソフトウェアの動作環境

  • Windows EDITOR:Windows 7 以上
  • MAC EDITOR:macOS Sierra Version 10.12.6 以上
※ EFX-LEのファームウェア・バージョンがV1.20である必要があります。
※ 別途、MIDIインターフェースが必要です。メーカーではRoland UM-ONE および M-Audio USB UNO 1x1を推奨しています。

ブロック図
接続例

EFX-LEは、移動可能なバッファーやモノラルIN / ステレオOUT、ステレオIN / ステレオOUT対応のループを組み合わせて、複雑なルーティングが設定できます。



ベーシックなモノラル接続

ギターから全てのエフェクター(ループ)を経由し、1台のアンプへ出力するエフェクト・チェーンです。全ループをONにすると、全てのエフェクターが直列に接続された時と同じ状態になります。エフェクターの接続は全てモノラルです。



2台のアンプへのモノラル接続

ギターから全てのエフェクター(ループ)を経由し、2台のアンプにパラレル出力するエフェクト・チェーンです。全ループをONにすると、全てのエフェクターが直列に接続された時と同じ状態になります。エフェクターの接続は全てモノラルです。出力毎にバッファーをセットし、片チャンネルはISO(トランス)アウトを経由します。



アンプのエフェクトループを用いたモノラル接続

アンプのエフェクトループを使用したルーティングです。信号は、ギターからループ1~6を経由し、一旦アンプの入力に送られます。アンプのSENDから再びEFX MK-Vのループ7~9に送られ、最終的にアンプのエフェクトループのRETURNに送られます。バッファーは移動可能なため、アンプに送られる手前(ループ6の後)にセットします。



ベーシックなステレオ接続

ループ8はステレオRETURN、ループ9はステレオSEND / RETURNに対応しています。この機能を用いてディレイをモノラルIN / ステレオOUT、リバーブをステレオIN / ステレオOUTで接続しています。ギターから全てのエフェクター(ループ)を経由して、2台のアンプにステレオ出力するエフェクト・チェーンです。出力毎にバッファーをセットし、片チャンネルはISO(トランス)アウトを経由します。

スペック

電源・サイズ・重量

  • バッファー・インピーダンス:2.2MΩ
  • バッファー・出力インピーダンス:100Ω
  • ノーマル・オーディオ信号レベル:-10dBu
  • 最大オーディオ信号レベル:+18dBu
  • 電源:12VDC・・・DC12Vセンターマイナス、電源は別売(メーカー純正品はありませんので、「strymon Ojai R30」等をご使用ください)
  • 消費電流:250mA
  • サイズ:320mm(W)× 96mm(D)× 68mm(H)
  • 重量:1,130g
